Trắc địa đo đạc là một trong những khâu quan trọng không thể thiếu trong quá trình xây dựng công trình, thi công công trình. Trắc địa đo đạc đòi hỏi sự chính xác cao nên cần phải có sự xuất hiện của các loại máy đo đạc chuyên dụng để phục vụ cho công việc này. Hôm nay hãy cùng nền móng Đăng Quang chúng tôi tìm hiểu về Top máy đo đạc phổ biến nhất trong đo trắc địa.
Vậy trắc địa là gì? Trắc địa hay còn được gọi là trắc đạc là một ngành khoa học về đo đạc, xử lý các số liệu sau khi đo đạc địa vật, địa hình cũng như những các loại địa hình nằm trên bề mặt của trái đất. Các loại thiết bị đo đạc sẽ giúp cho các kỹ sư đọc được số liệu, xử lý số liệu để có thể lập bản đồ biểu diễn thực địa hay lập mặt cắt nhằm phục cho ngành kinh tế, xây dựng, thi công.
I. Tầm quan trọng của các loại máy đo đạc
Để giúp cho quá trình thi công, xây dựng được diễn ra nhanh chóng hơn thì không thể thiếu sự có mặt của các loại máy đo đạc. Hiện nay có một số máy trắc địa phổ biến và quan trọng như: máy đoàn đặc, máy cân bằng laser, máy thủy bình, máy kinh vĩ, máy gps cầm tay,…
Máy móc là một phần không thể thiếu trong công tác trắc đạc, trắc địa bởi việc xác định vị trí của công trình cần phải có sự hỗ trợ của máy móc đo đạc chuyên dụng.
Máy đo đạc giúp công tác trắc đạc diễn ra nhanh chóng, chính xác và thuận tiện hơn rất nhiều so với các phương pháp thủ công.
Máy trắc đạc, máy trắc địa giúp công tác trắc đạc đáp ứng đúng yêu cầu kỹ thuật, không phát sinh lỗi đảm bảo không gây ảnh hưởng đến chất lượng công trình sau thi công.
Các loại máy đo giúp đảm bảo tiến độ thi công của công trình.
II. Những lưu ý khi mua máy đo đạc
Để đảm bảo lựa chọn được các loại máy đo tốt giúp cho quá trình công việc được diễn ra một cách nhanh chóng và chính xác, khi mua máy cũng cần biết một số lưu ý:
Chọn mua các loại máy đo đạc của những thương hiệu nổi tiếng để đảm bảo sự uy tín và chính hãng giúp khi sử dụng máy vận hành ổn định, đưa ra kết quả chính xác, dễ dàng có phụ kiện sửa chữa, bảo hành khi gặp những hư hỏng xảy ra.
Cần lựa chọn những cửa hàng, địa chỉ phân phối uy tín để chọn mua các loại máy đo đạc đảm bảo máy chính hãng, số liệu đo được chính xác, các chế độ bảo hành và những dịch vụ sau bán.
Khi mua bạn cần kiểm tra khả năng vận hành của máy, bạn có thể đo thử một bài nào đó để biết được máy có chính xác hay không.
III. Các loại máy đo đạc được sử dụng phổ biến

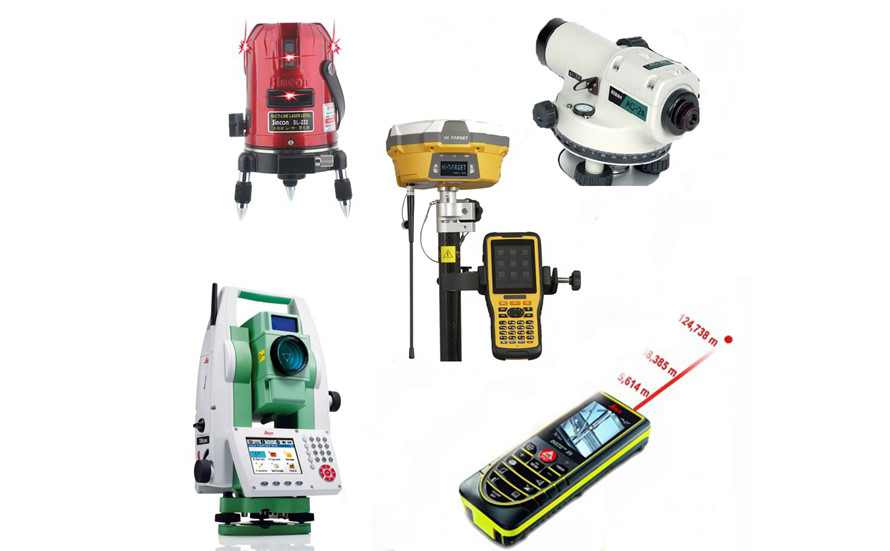

Các loại máy đo trắc đạc không thể thiếu trong các dự án xây dựng:
1. Máy toàn đạc
Máy toàn đạc (Total Station) là một thiết bị quang học điện tử đa năng được sử dụng để khảo sát và xây dựng công trình. Máy toàn đạc điện tử là 1 máy kinh vĩ điện tử tích hợp với đo khoảng cách điện tử, máy đo chiều dài 2 điểm nhằm đọc được khoảng cách giữa 2 cao điểm (điểm đứng máy, và điểm cần đo khác). Kết quả đo của máy được hiển thị ở màn hình LCD.
Tính năng nổi bật của máy toàn đạc
Đo đạc và ghi lại các dữ liệu bao gồm góc đứng, góc ngang và khoảng cách nghiêng
Tính toán khoảng cách ngang, khoảng cách đứng, góc phương vị của đường, tọa độ điểm, tiện tích và bố trí điểm.

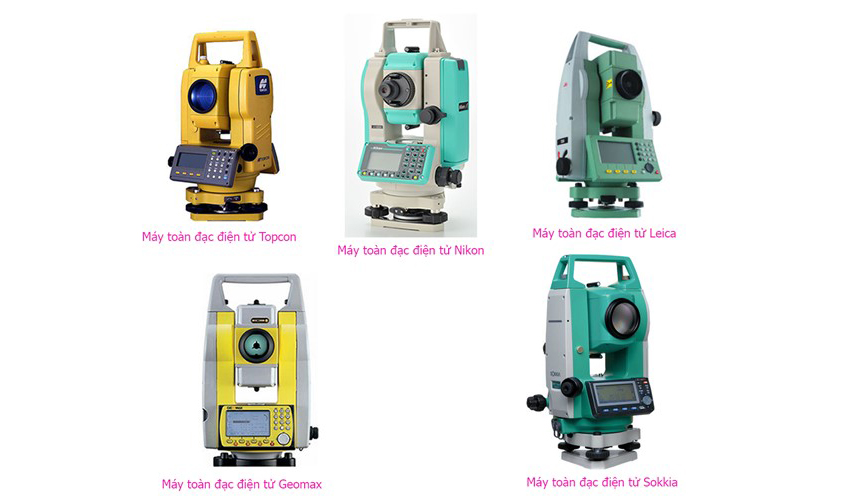

Các loại máy toàn đạc phổ biến:
Tùy vào mục đích sử dụng để đưa ra tiêu chí lựa chọn các loại máy toàn đạc hợp lý

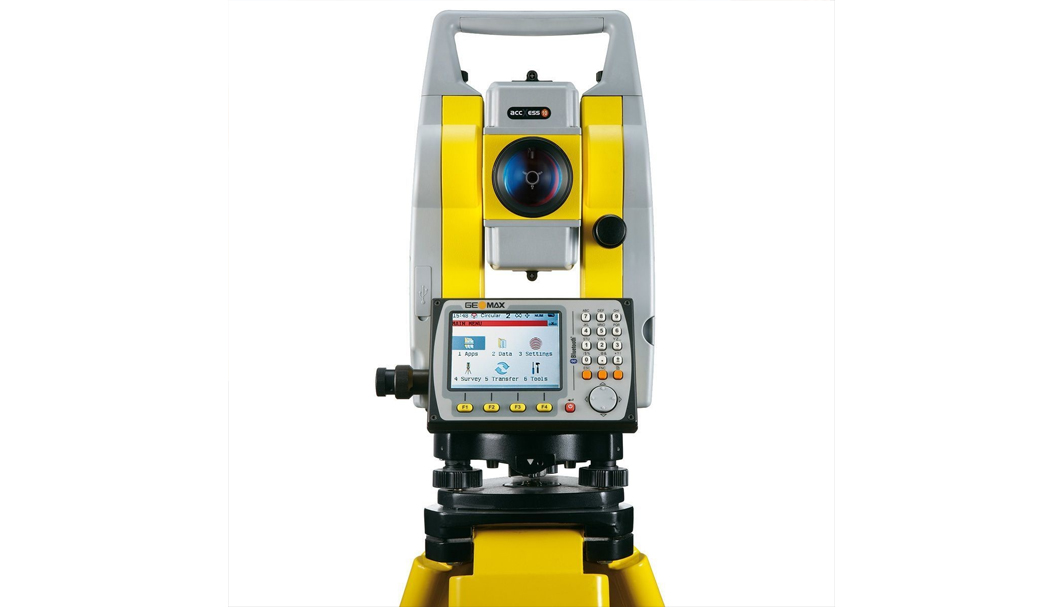

Máy toàn đạc Leica: TS02 plus, TS06 plus, TS09 plus.
Máy toàn đạc Topcon: GTS 250, 102N, ES
Máy toàn đạc Nikon: DTM-322, Focus 6, Nivo 5C,...
Lĩnh vực ứng dụng của máy đo toàn đạc:
Máy toàn đạc được sử dụng cho công tác đo đạc địa chính, đo khảo sát địa hình trong công trình xây dựng dân dụng như nhà cao tầng, cầu đường giao thông.
Ứng dụng đo vẽ bản đồ địa hình và xuất các định dạng file số liệu khác nhau như file CAD để dễ dàng quản lý trên hệ thống máy tính điện tử.
Đo đạc các công tác bố trí điểm (chuyển tọa độ điểm từ thiết kế ra thực địa).
2. Máy cân bằng laser
Máy cân bằng laser hay còn lại là máy cân mực là loại máy chuyên dụng để đo độ dài, đo khoảng cách đa năng, hoạt động dựa trên nguyên lý phản xạ của tia laser.
Tính năng chính của máy cân bằng laser:
Đo trực tiếp chiều dài, khoảng cách thông thường, bên cạnh đó còn có thể thực hiện được nhiều chức năng khác như: tính diện tích, tính thể tích, cộng dồn các giá trị đo, trừ giá trị đo, đo gián tiếp Pythagoras, đo khoảng cách liên tục, đo khoảng cách Min/Max, đo khoảng cách chia đều,… vô cùng tiện lợi, giúp người dùng không mất thời gian tính toán nhiều.
Lưu tối đa tới 50 kết quả đo, hẹn giờ đo, tự điều chỉnh mốc đo bằng tấm đuôi máy đa năng để hạn chế sai số, tự ngắt sau một thời gian không sử dụng để tiết kiệm pin…
Máy đo nhanh, đơn giản và người đo có thể thực hiện một mình, tiết kiệm thời gian và công sức, có thể lắp chân máy để đo được nhiều khoảng cách hơn.
Các loại máy cân bằng laser phổ biến:

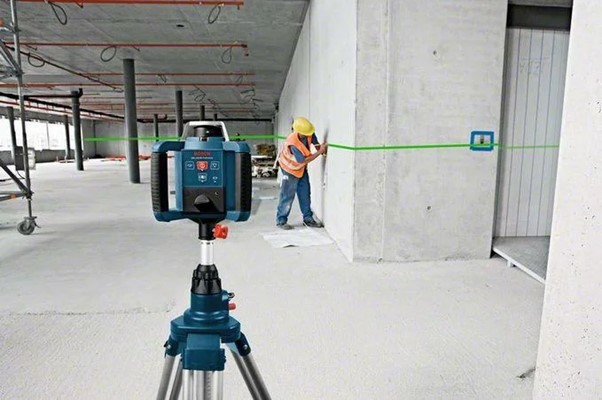

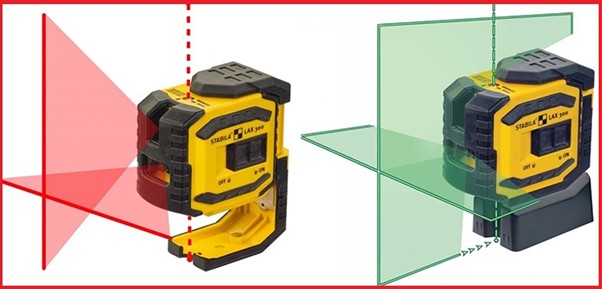

Máy cân bằng laser 5 tia xanh makita
Máy cân bằng laser 12 tia xanh makita
Máy cân bằng laser makita
Máy cân bằng laser ngoài trời : các loại máy đo khoảng cách laser ngoài trời
Máy cân bằng laser Bosch
Máy cân mực laser Akuza 686D 5 tia xanh.
Máy bắn cốt YAMASU-777E.
Lĩnh vực ứng dụng của máy cân bằng laser:
Lĩnh vực xây dựng: Khảo sát đo đạc, giám sát thi công, đo kích thước, diện tích, thể tích sàn, trần, tường, đo chiều sâu lỗ cọc,…
Nội thất, ngoại thất: Đo kích thước, khảo sát, định vị và lắp đặt nội, ngoại thất.
Điện nước: Đo đạc, tính số lượng dây điện, ống nước cần thiết, tính toán vị trí lắp đặt ổ cắm, các thiết bị điện, dây cáp,...
Mộc: Đo chiều cao cửa, tường,… để có thể tính toán lượng gỗ cần thiết.

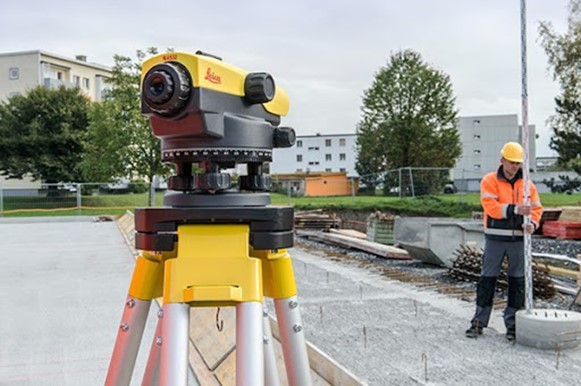

3. Máy thủy bình
Máy thủy bình là gì? Máy thủy bình là máy đo đạc dùng để đo độ chênh cao giữa các điểm trên mặt đất theo phương pháp đo cao hình học. Độ chính xác của máy phụ thuộc chủ yếu vào độ nhạy bén của ống thăng bằng dài và độ phóng đại của ống kính. Cách sử dụng máy thủy bình vô cùng dễ dàng và thuận tiện.
Tính năng của máy thủy bình:
Dùng để truyền cao độ giữa 2 điểm A, B
Xác định cao độ của một vị trí
Đo khoảng cách từ máy đến mia
Đo góc lấy kết quả làm phương hướng sơ bộ nhằm xác định hướng dễ dàng hơn cho người đo

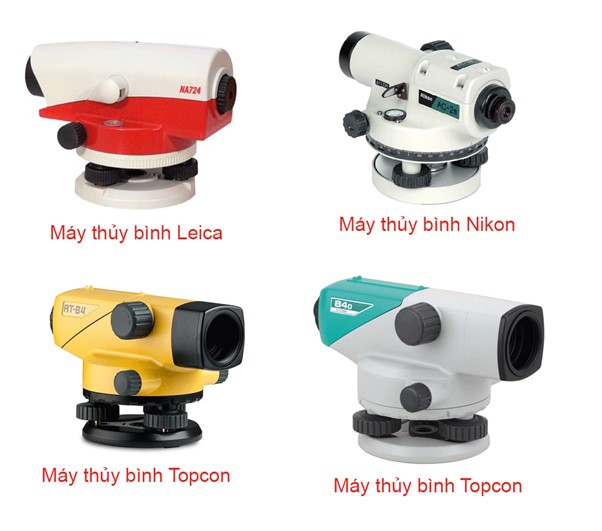

Các loại máy thủy bình phổ biến:
Máy thủy bình laser
Máy thủy bình leica
Máy thủy bình nikon
Máy thủy bình nikon ac 2s
Máy thủy bình sokkia
Máy thủy bình topcon
Lĩnh vực ứng dụng của máy thủy bình:
Máy thủy bình được ứng dụng trong xây dựng lưới độ cao của ngành trắc địa, địa chính hoặc dùng trong dẫn truyền độ cao.
Ứng dụng trong công tác truyền dẫn cao độ điểm, san lấp mặt bằng trong xây dựng, quan trắc lún công trình, đo đạc trong thi công nhà xưởng, đường xá, dẫn cao độ phục vụ cho đo vẽ thành lập bản đồ.
4. Máy định vị GPS
Máy định vị GPS là máy đo tọa độ, máy đo trắc địa dùng để đánh giá chính xác vị trí, kinh độ, vĩ độ vị trí mặt bằng trong một khoảng cách nhất định, định vị tương đối dùng trị đo mã C1 trong thời gian thu từ khoảng 1 - 1,5 phút.
Thiết bị định vị GPS có vai trò quan trọng trong giám sát quản lý vận tải, theo dõi vị trí, tốc độ, hướng di chuyển…
Máy định vị gps giúp đánh giá vị trí chính xác có thể đạt đến 5m, giúp cho công tác xác định vị trí và tọa độ điểm của công trình diễn ra nhanh chóng, xuất dữ liệu cho các kỹ sư một cách dễ dàng qua cap dữ liệu và phần mềm.
Các loại máy định vị GPS:
Tùy vào nhu cầu sử dụng mà bạn có thể lựa chọn máy GPS:
Máy định vị GPS cầm tay (Máy gps cầm tay)

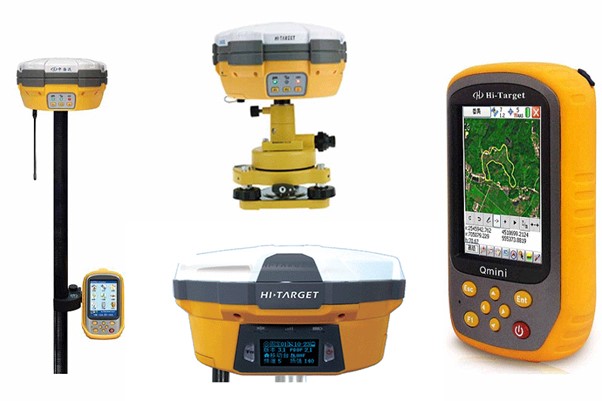

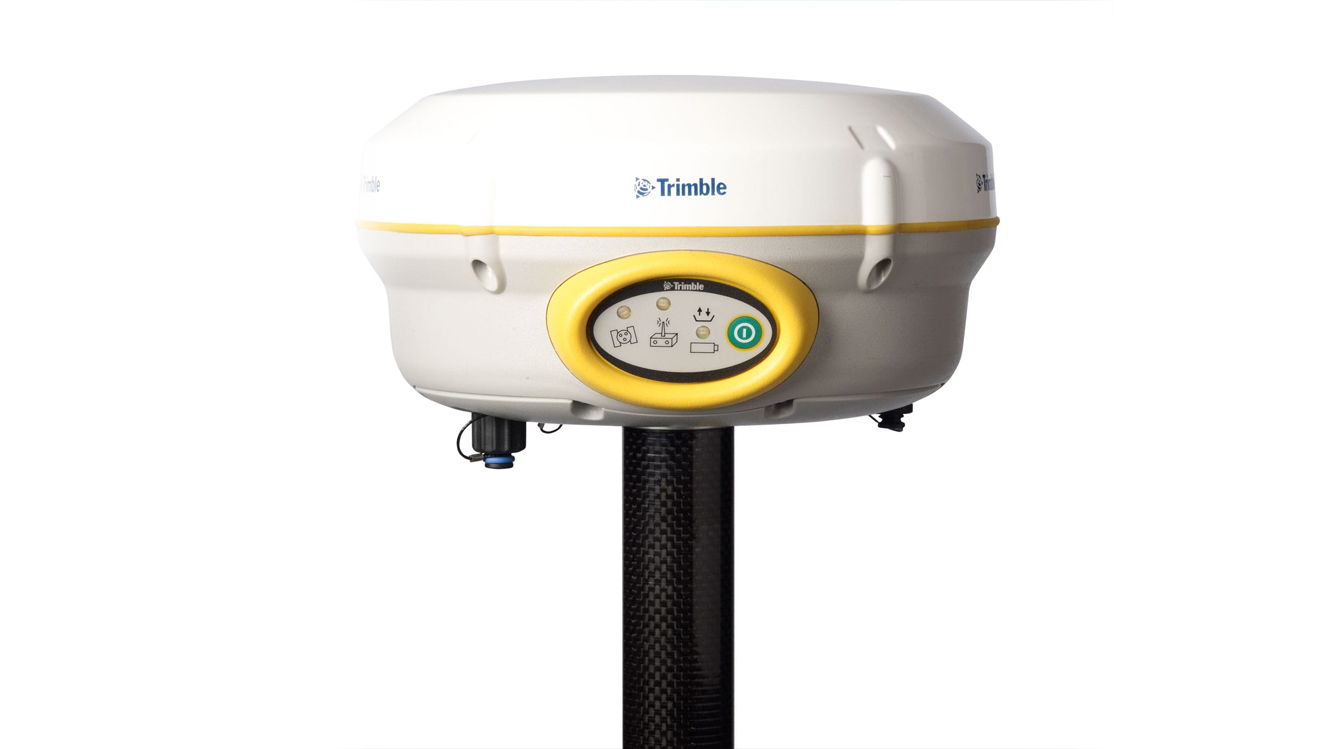

Máy định vị vệ tinh GPS RTK (Máy gps rtk)
5. Máy Kinh Vĩ
Máy kinh vĩ là thiết bị dùng đo lường các góc mặt bằng và góc đứng trong không gian, được ghép nối bằng bộ phận quang cơ học. Máy có thể đo góc bằng, góc đứng theo độ chính xác có thể đạt đến một giây (góc).
Tính năng của máy kinh vĩ:
Chức năng hình ảnh: Khi chụp máy sẽ tự động gắn thẻ địa lý, ảnh chụp màn hình, phim ảnh, và phim toàn màn hình với khả năng zoom kỹ thuật số 2X và 4X.
Lập bản đồ: Giúp bạn xem vị trí hiện tại trong bản đồ. Ngoài ra bạn cũng có thể chia sẻ đánh dấu bản đồ với những người sử dụng ứng dụng khác thông qua tin nhắn SMS /văn bản và e-mail.
Theo dõi nhóm của mình: Cho phép bạn chia sẻ vị trí với 20 người trên bản đồ kinh vĩ của bạn.
Tính năng khác: Chế độ tham khảo góc, dữ liệu đăng nhập, thư điện tử xuất file KML. Màn hình hiển thị các lớp phần trăm, máy đo xa quang học, và bộ lọc ống kính màu để cải thiện khi sử dụng trong điều kiện trời tối và duy trì tầm nhìn ban đêm.
Các loại máy kinh vĩ:

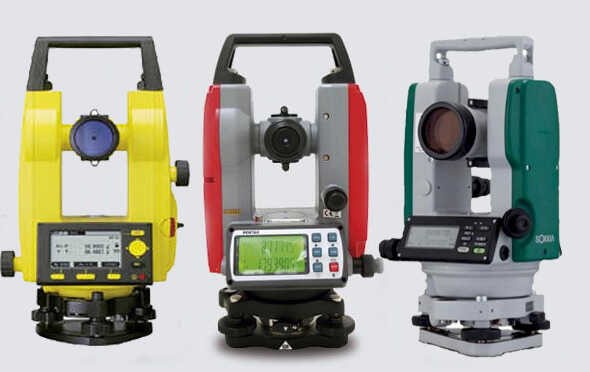

Máy kinh vĩ quang cơ

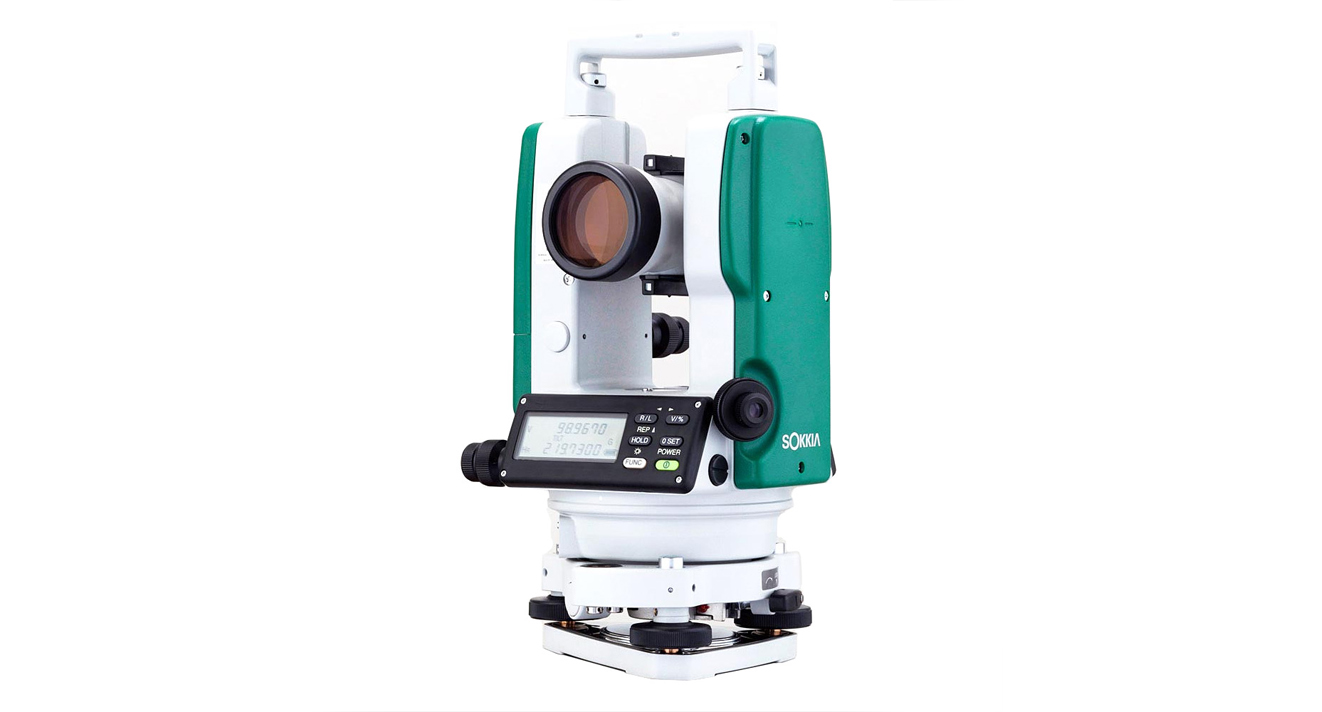

Máy kinh vĩ điện tử
Lĩnh vực ứng dụng máy kinh vĩ:
Máy dùng đo góc và đo khoảng cách, độ cao ở các công trình xây dựng, khảo sát thực địa, hệ thống mạng lưới tọa độ.
Phù hợp cho hoạt động thể thao ngoài trời, đi bộ đường dài, chèo thuyền, săn bắn, golf, tham quan, chụp ảnh và chuyển hướng.
Các nhà địa chất, kiến trúc sư, kỹ sư, nhân viên quân sự, thể thao cạnh tranh, và người lao động tìm kiếm cứu nạn là các đối tượng sử dụng máy kinh vĩ.
Các máy đo đạc phía trên được sử dụng trong công tác trắc địa công trình giúp công tác trắc địa được tiến hành dễ dàng và chuẩn xác hơn. Để biết thêm về những ừn dụng của máy đo đạc, trước tiên cần phải hiểu về công tác trắc địa là gì và những yếu tố liên quan đến trắc địa công trình.
Hy vọng qua bài viết các loại máy đo đạc phổ biến trong trắc địa đã giúp các bạn hiểu hơn về cấu tạo cũng như ứng dụng của các loại máy trong đo đạc trắc địa để đưa ra các lựa chọn phù hợp. Nếu bạn cần dịch vụ đo đạc trắc địa chính xác hãy liên hệ với Nền Móng Đăng Quang chúng tôi để được tư vấn và hỗ trợ.
