Trước khi xây dựng một công trình việc nắm rõ các yếu tố yếu tố tự nhiên trên và xung quanh mặt đất như nước, các tai biến địa chất,... để đảm bảo trong quá trình thi công không xảy ra các yếu tố rủi ro không lường trước được chúng ta cần phải khảo sát địa hình. Vậykhảo sát địa hình là gì, quy trình, chi phí và thuê dịch vụ khảo sát công trình địa hình ở đâu? Cùng tìm hiểu ngay dưới đây để hiểu hơn về vấn đề này.
I. Địa hình là gì?
Địa hình là phần mặt đất với các yếu tố trên bề mặt như chất đất, dáng đất, thủy hệ, lớp thực vật, tuyến đường giao thông, địa điểm dân cư hay các địa vật... Một mảnh đất chuẩn bị được khai thác đều cần phải khảo sát các yếu tố trên để tính phương án phù hợp với tính chất địa hình từ đo đạc địa hình, thiết kế và triển khai thi công.
II. Khảo sát địa hình là gì?

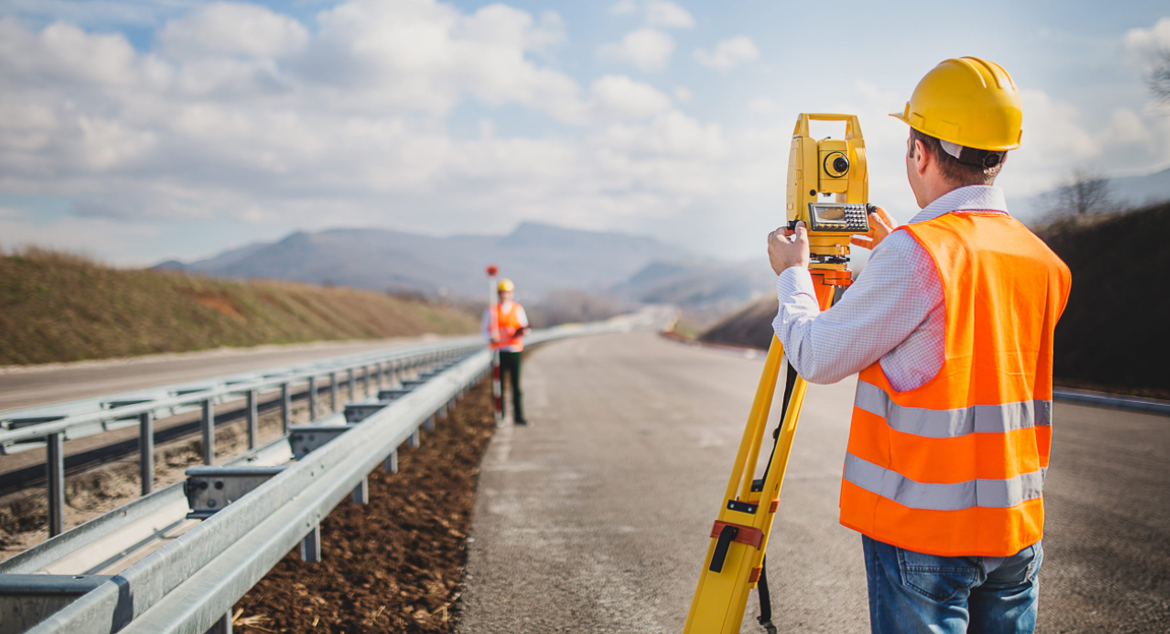

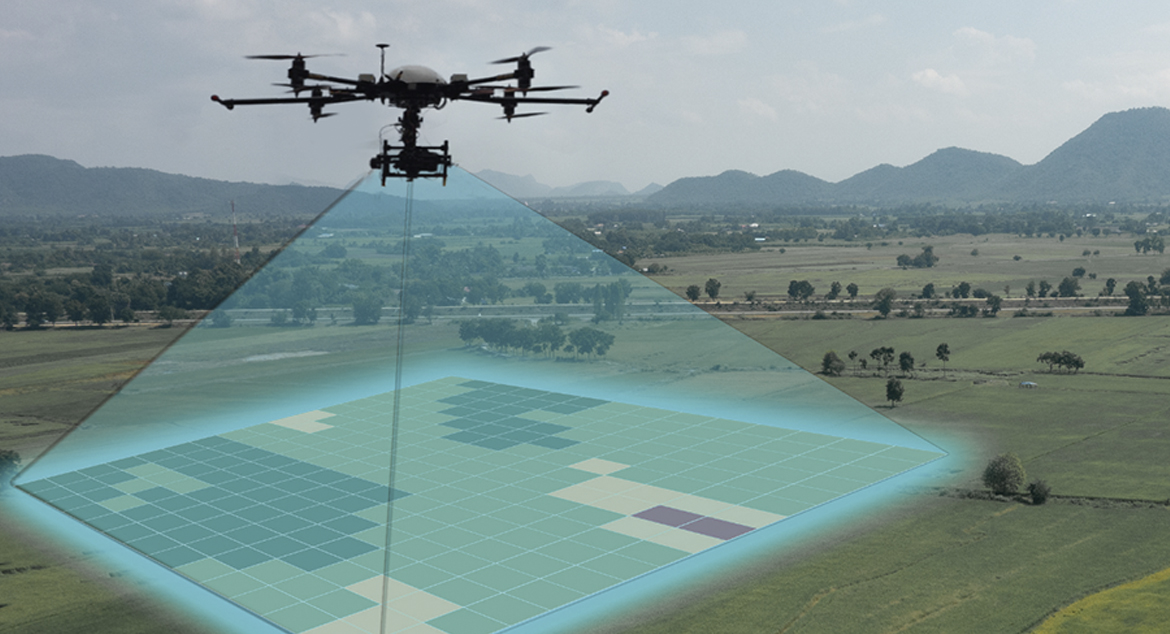

Khảo sát địa hình hay còn được gọi là khảo sát công trình là hoạt động nghiên cứu và đánh giá điều kiện tự nhiên trên mặt đất tại địa điểm dự kiến chuẩn bị xây dựng công trình quy hoạch, thiết kế, tính khối lượng đào, đắp công trình. Đối với các công trình quan trọng, trong quá trình thi công và khai thác công trình cũng cần phải chú ý đến trắc địa công trình chuyển vị lún, nghiêng để đánh giá mức độ ổn định cũng như có biện pháp khắc phục kịp thời nếu vượt quá giới hạn cho phép.
Phạm vi khảo sát địa hình bao gồm: Mặt bằng, độ cao và đo bình đồ khu vực xây dựng, đo trắc dọc, trắc ngang tuyến.
III. Khi nào cần khảo sát địa hình?
Khảo sát địa hình công trình được thực hiện:
Trước khi thiết kế nền móng của công trình, đặc biệt đối với địa hình có điều kiện địa chất hiểm trở phức tạp, như công trình thiết kế cầu đường, các công trình ngầm nhà cao tầng.
Trong quá trình thi công gặp phải những vấn đề liên quan đến điều kiện tự nhiên của địa hình cũng cần phải tổ chức khảo sát địa hình để đưa ra phương án, kế hoạch điều chỉnh kịp thời để hạn chế các trường hợp rủi ro xảy ra.
Nhờ vào khảo sát xung quanh địa hình mà các nhà quản lý công trình có thể đánh giá được tính khả thi của địa điểm và môi trường trước khi triển khai thi công. Khi đã có báo cáo khảo sát sẽ giúp cho thiết kế, giải pháp và xây dựng công trình được diễn ra suôn sẻ và tiết kiệm chi phí. Bên cạnh tìm ra yếu tố khả thi thì khảo sát công trình cũng giúp dự đoán được những khó khăn có thể xảy ra trong thời gian xây dựng.
IV. Các bước tính khối lượng khảo sát địa hình
Các bước tính khối lượng khảo sát được thực hiện
Bước 1: Xác định khoảng phạm vi cần khảo sát
Phạm vi khảo sát đối với mỗi công trình bao gồm có khảo sát địa hình và địa chất của địa điểm.
Bước 2: Lựa chọn và áp dụng phương pháp khảo sát phù hợp
Tùy vào từng loại hình của các công trình khác nhau mà cần phải lựa chọn phương pháp khảo sát cho phù hợp.

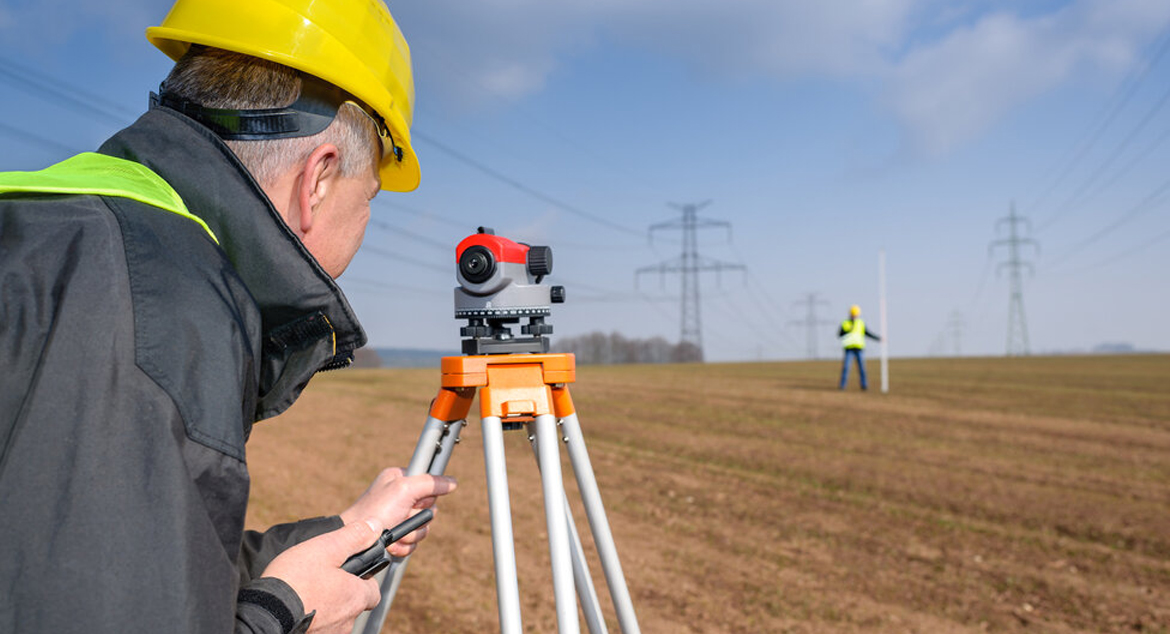

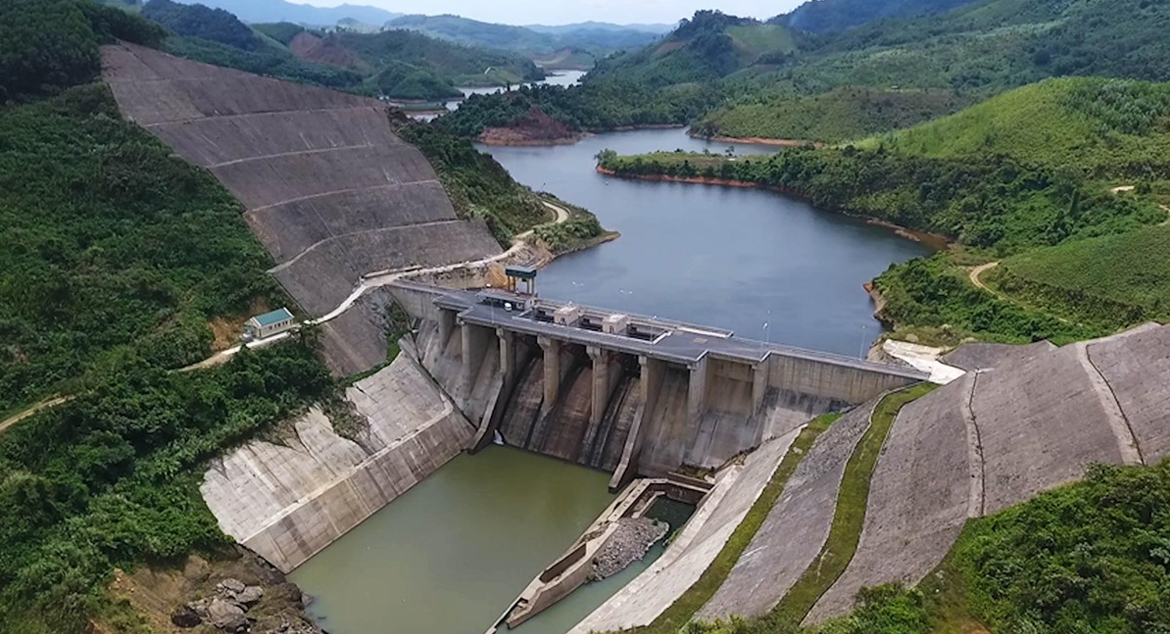

Ví dụ như đối với trong công trình thủy lợi khi khảo sát địa hình thường áp dụng phương pháp: công tác khống chế cao độ và khống chế mặt bằng.
Đối với khảo sát địa chất thì thường áp dụng: Công tác khoan, lấy mẫu địa hình và tiến hành thí nghiệm và mô tả địa hình.
Bước 3: Lựa chọn thiết bị, phần mềm và tiêu chuẩn khảo sát địa hình.
Để quá trình khảo sát được diễn ra chính xác và nhanh chóng không thể thiếu sự hỗ trợ của các thiết bị và phần mềm khảo sát địa hình. Một số phần mềm khảo sát được sử dụng phổ biến như TOPO 3.0, HHMAPS, AUTODESK L.D cùng với các loại máy tính chuyên dùng khác. Bên cạnh hỗ trợ đầy đủ của thiết bị máy móc để quy trình khảo sát hoàn thiện thì tiêu chuẩn khảo sát địa hình cũng cần đảm bảo được lựa chọn thích hợp.
Bước 4: Xác định khối lượng, hạng mục cần phải khảo sát.
Với mỗi địa hình cần được xác định khối lượng và hạng mục khảo sát khác nhau. Ví dụ như khảo sát công trình thủy lợi, khảo sát địa hình cần đo đạc khối lượng các hạng mục: thủy chuẩn kỹ thuật, thủy chuẩn hạng IV, lưới khống chế mặt bằng, đo vẽ bình đô, chôn mốc cao độ, mặt cắt dọc và ngang.
Bước 5: Báo cáo kết quả
Sau khi đã thực hiện các bước tính khối lượng khảo sát, bước tiếp theo là làm báo cáo khảo sát địa hình. Bảng báo cáo cần được thống kế đầy đủ và chi tiết về địa hình.
Bước 6: Dự toán chi phí khảo sát địa hình
Khi báo cáo kết quả đã được hoàn chỉnh và phê duyệt bước cuối cùng đó chính là dự toán chi phí. Xem kinh phí khảo sát, kinh phí đầu tư là bao nhiêu. Nhờ đó mới có thể chuẩn bị đủ ngân sách tài chính để hoàn thiện công trình xây dựng đảm bảo chất lượng.
V. Tiêu chuẩn khảo sát địa hình
Khảo sát địa hình tại Việt Nam cần phải đảm bảo các tiêu chuẩn sau:
(1) TCVN 4419: 1987: Tiến hành khảo sát Xây dựng cùng với các nguyên tắc cơ bản.
(2) TCVN 9437: 2012: Khoan thăm dò đất của công trình.
(3) TCVN 112: 1984: Thực hành khảo sát địa hình xây dựng bằng các thiết bị, phần mềm mới (thiết bị do PNUD đầu tư) và sử dụng tài liệu vào thiết kế công trình.
(4) TCVN 9351: 2012: Đất sử dụng xây dựng – Phương pháp thí nghiệm hiện trường và Thí nghiệm xuyên tiêu chuẩn (SPT).
Một số tiêu chuẩn khảo sát thí nghiệm khác như:
(1) TCVN 4195 đến 4202: 2012: Đối với đất xây dựng –Phương pháp xác định các chỉ tiêu cơ lý của đất.
(2) TCVN 4200: 2012: Đất xây dựng – Phương pháp áp dụng xác định tính nén lún trong phòng thí nghiệm.
(3) TCVN 9153: 2012: Đất xây dựng – Phương pháp chỉnh lý kết quả của thí nghiệm mẫu đất
(4) TCVN 2683: 2012: Đất xây dựng – Phương pháp bao gồm lấy, bao gói, vận chuyển và bảo quản mẫu đất.
(5) TCVN 9362:2012: Tiêu chuẩn thiết kế nền móng nhà và công trình.
(6) TCXD 81 –81: Tiêu chuẩn nước dùng trong xây dựng.
(7) TCVN 3994 – 85: Tiêu chuẩn cước dùng trong xây dựng. Tiêu chuẩn ăn mòn của nước đối với bê tông cốt thép của công trình.
Ngoài 7 tiêu chuẩn trong việc khảo sát địa hình nêu trên, bạn cần nắm rõ 64 quy chuẩn và tiêu chuẩn xây dựng Việt Nam để tiến hành thi công công trình được tiến hành thuận lợi.
VI. Nhiệm vụ khảo sát địa hình
Nhiệm vụ khảo sát địa hình được xác định:
Xác định các hạng mục vị trí của công trình
Đánh giá cụ thể điều kiện địa hình cần khảo sát trên các cơ sở và từ đó đề xuất biện pháp thi công công trình.
Xác định được tương đối khối lượng đào đắp công trình, phục vụ cho công tác quy trình thiết kế và thi công.
Đối với một số công trình quan trọng trong quá trình triển khai thi công và khai thác công trình cũng cần phải quan trắc chuyển vị lún, nghiêng để đưa ra đánh giá mức độ ổn định và cũng như có biện pháp khắc phục kịp thời nếu thi công vượt quá giới hạn cho phép.
VII. Phương án khảo sát địa hình công trình
Khống chế độ cao và mặt bằng: Phương pháp này giúp xác định các điểm toạ độ, cao độ hạng cao GPS từ đó đưa ra cách bố trí lưới khống chế mặt bằng, độ cao.
Đo lường khu bình đồ xây dựng: Phương pháp này sử dụng máy đo toàn đạc để tiến hành đo vẽ địa hình thông qua các mặt cách ngang từ đó đưa ra số liệu và thể hiện lên bản đồ.
Đo mặt dọc tỷ lệ đứng và ngang: Tiến hành đo độ dài, cao tổng quát và chi tiết tổng thể bằng máy hoặc bằng thiết bị đo.
Đo mặt cắt ngang tỷ lệ: Phương án này sử máy khảo sát địa hình, máy thước hay chữ A trên một phạm vi nhất định.
VIII. Quy trình tiến hành khảo sát địa hình xây dựng
Khảo sát địa hình sẽ cho chúng ta biết được tình hình của mặt bằng, nơi mà chúng ta chuẩn bị thi công. Vậy quy trình khảo sát địa hình được diễn ra như thế nào?
Bước 1: Quy trình khống chế cao độ

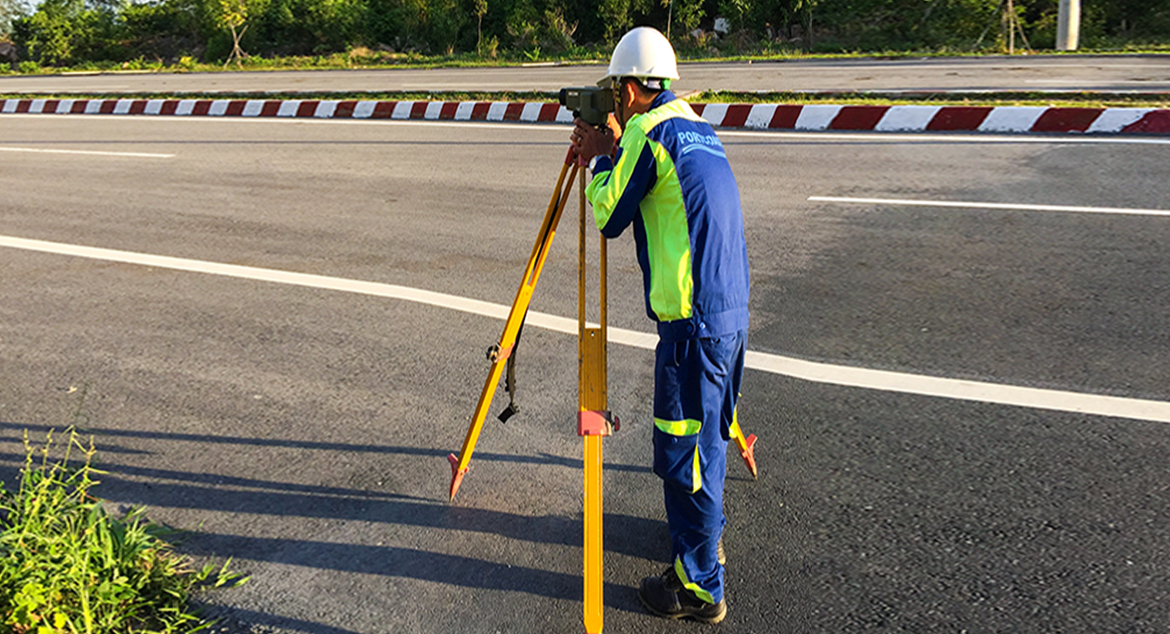

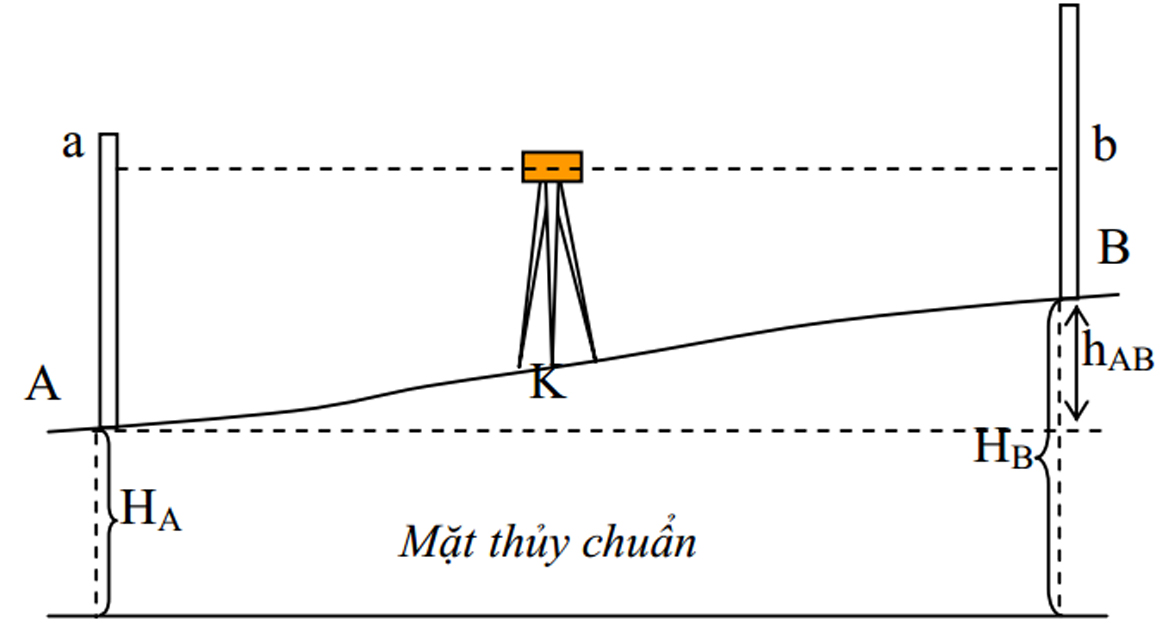

Xét từ điểm cao độ quốc gia hệ Hòn Dấu tiến hành đo truyền cao độ công trình bằng phương pháp thủy chuẩn hạng 3. Tiếp tục đo di và khép về trong phạm vi 5km.
Từng vị trí cao độ của quốc gia sẽ được đo lên từng điểm khống chế tọa độ mà nằm trong khu vực.

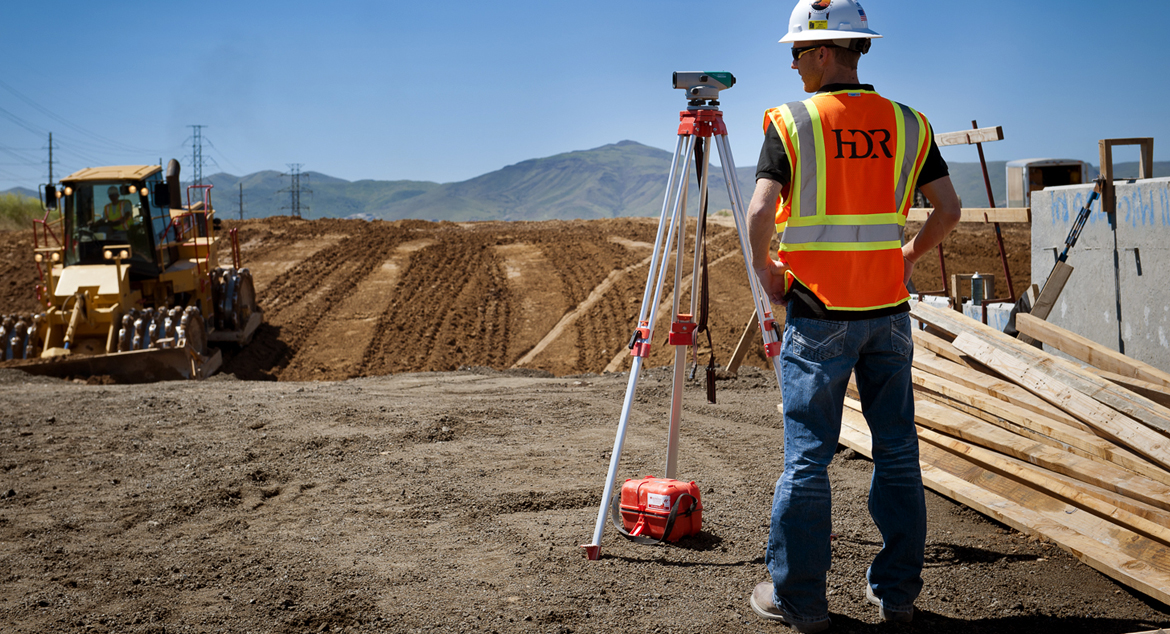

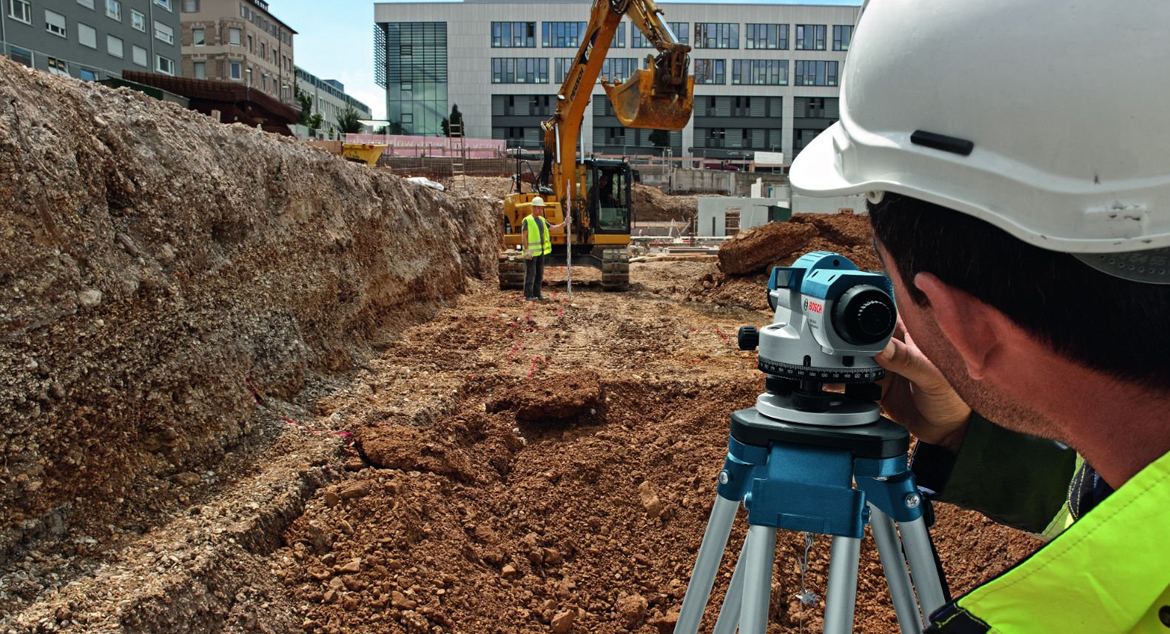

Thiết bị đo là máy thủy chuẩn điện tử Leica DNA03 với độ chính xác lên đến 0,9mm/km hoặc sử dụng máy thủy quang học Leica NA2 với độ chính xác lên đến 0/7mm/km.
Phương pháp tuyến thủy chuẩn hạng 3 này được đo đi và đo về với sai số khép vòng cho phép là ≤ 10√L (mm), trong đó L là chiều dài của tuyến được tính bằng km.
Phương pháp tính toán là PVV = min.
Bước 2: Khống chế mặt bằng
Với mỗi từng khu vực khảo sát có diện tích khác nhau sẽ được đưa ra phương án đạt hoặc đủ mốc cơ sở cấp 1 hay cấp 2 theo tiêu chuẩn đã đề ra.
Khi tới gần khu vực tối thiểu, cần phải trích lực tối thiểu 02 điểm mốc tọa độ của nhà nước để thực hiện đo nối tọa độ về các mốc cơ sở trong vị trí khảo sát.

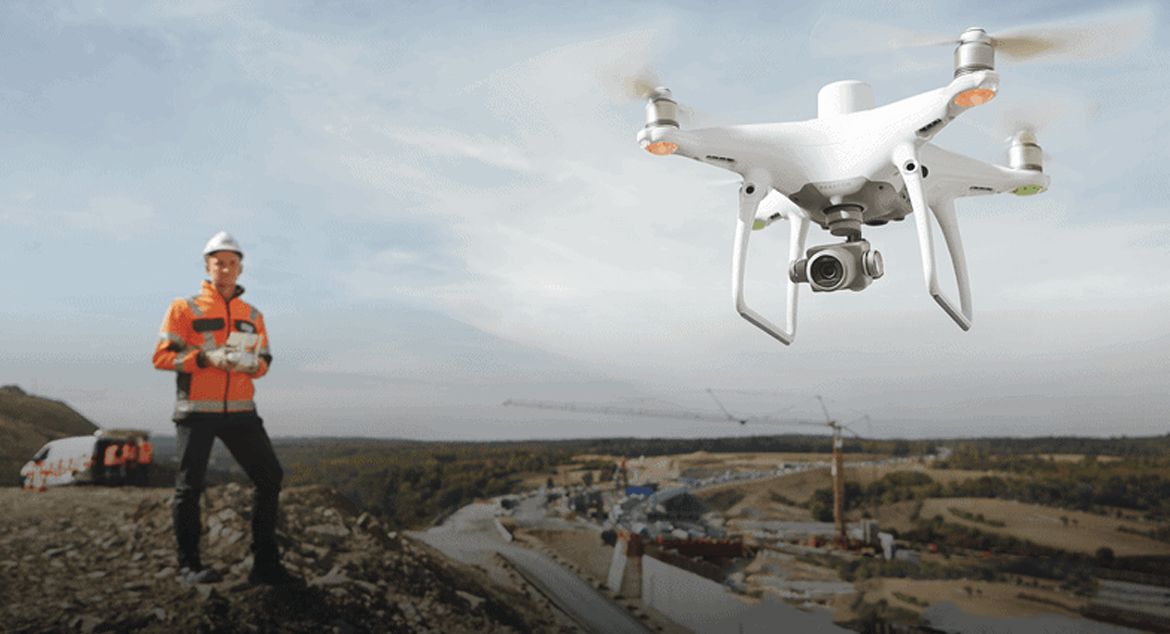

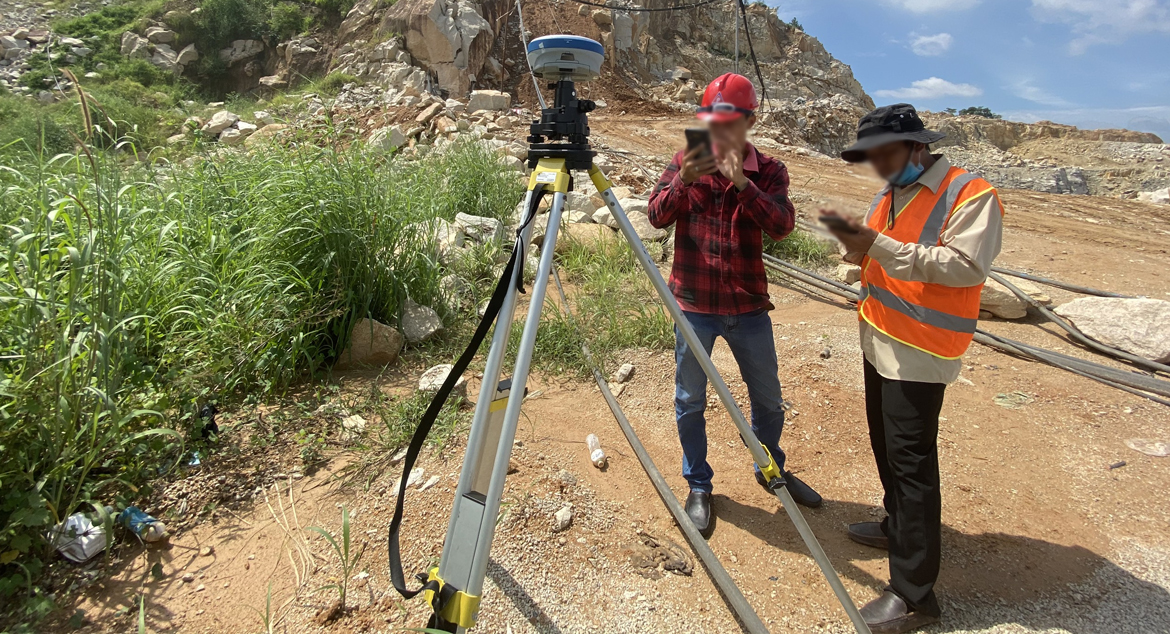

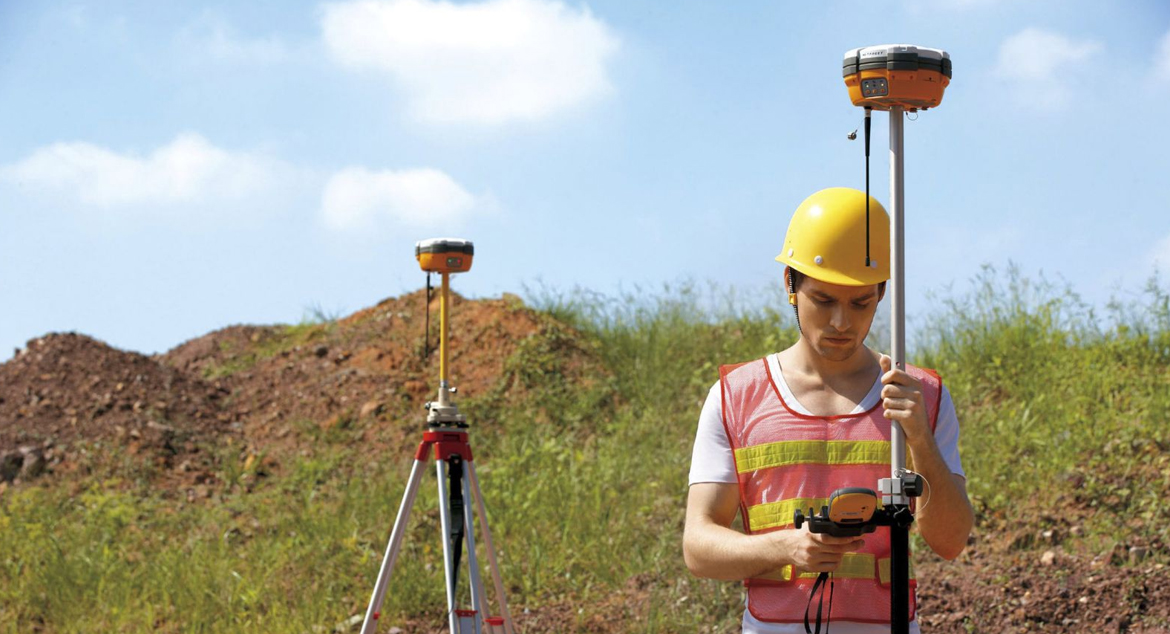

Thiết bị sử dụng được sử dụng trong công tác khống chế mặt bằng là GPS 2 tần số, với độ chính xác khoảng 5 – 10mm và thời gian đo 1 ca xấp xỉ khoảng 1 giờ đồng hồ.
Các điểm móc như khoảng cách tối đa, thời gian đô và bố trí ca đo từ mốc cơ sở nhà nước phải đảm bảo tiêu chuẩn xây dựng tại Việt Nam.

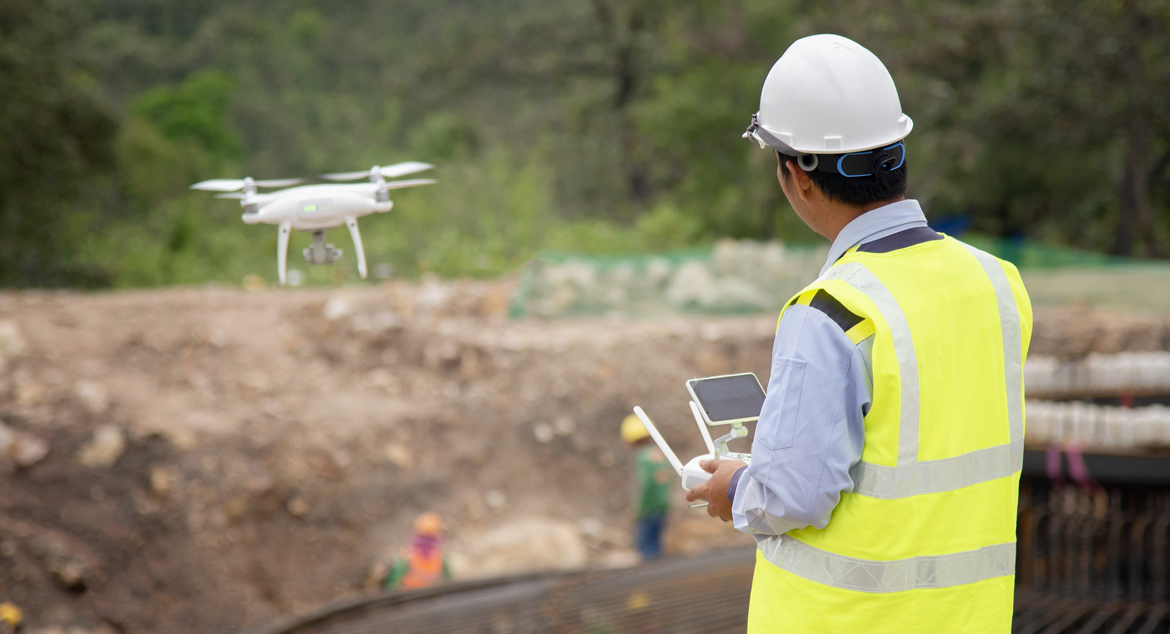

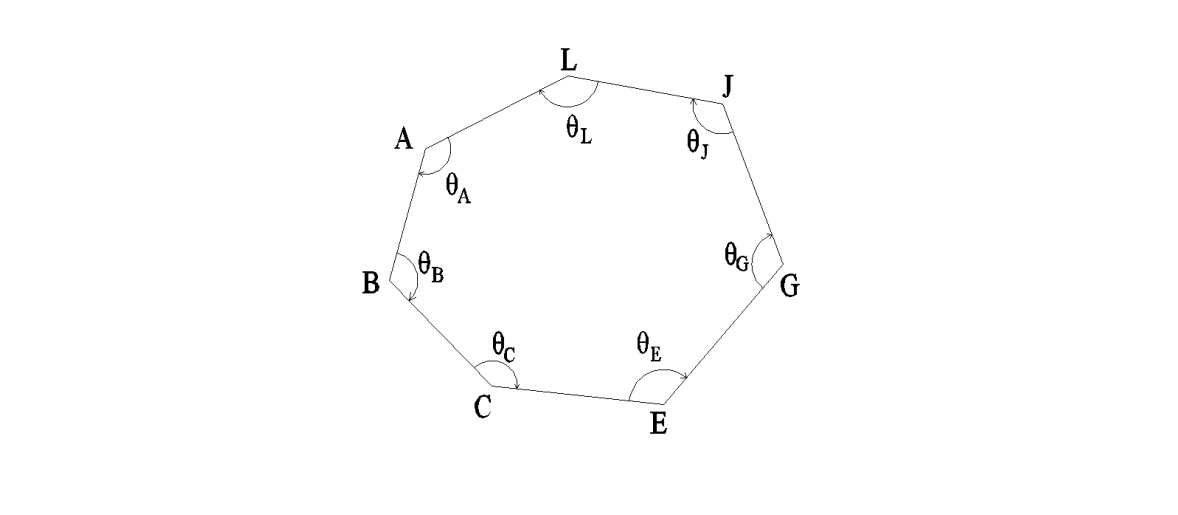

Bước 3: Xây dựng lưới khống chế tọa độ của khu vực

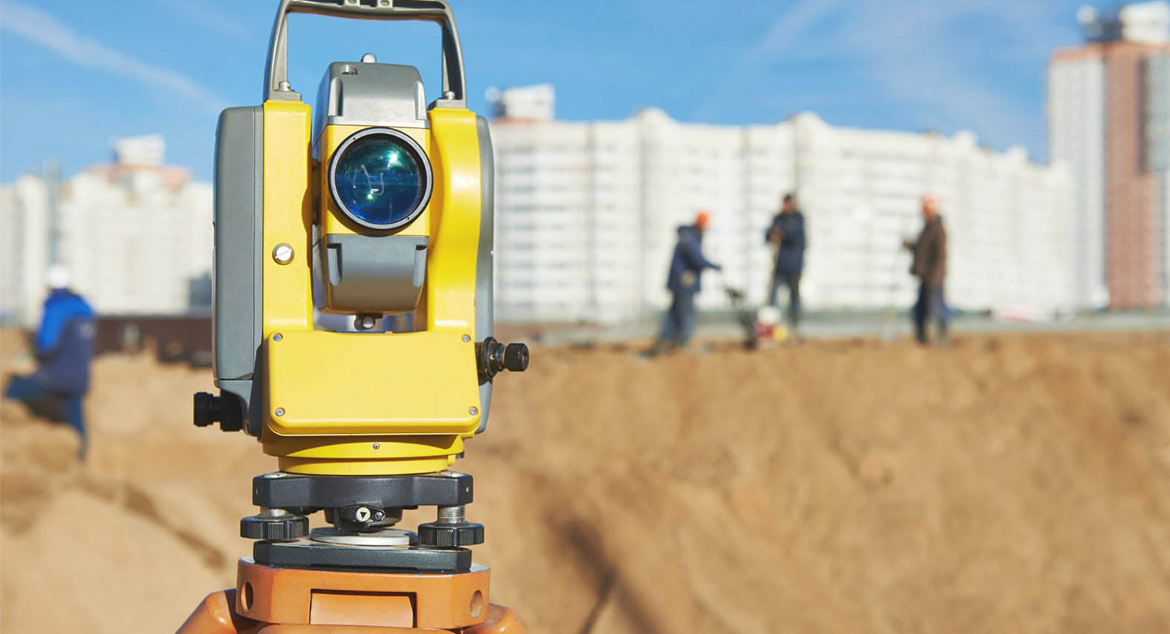

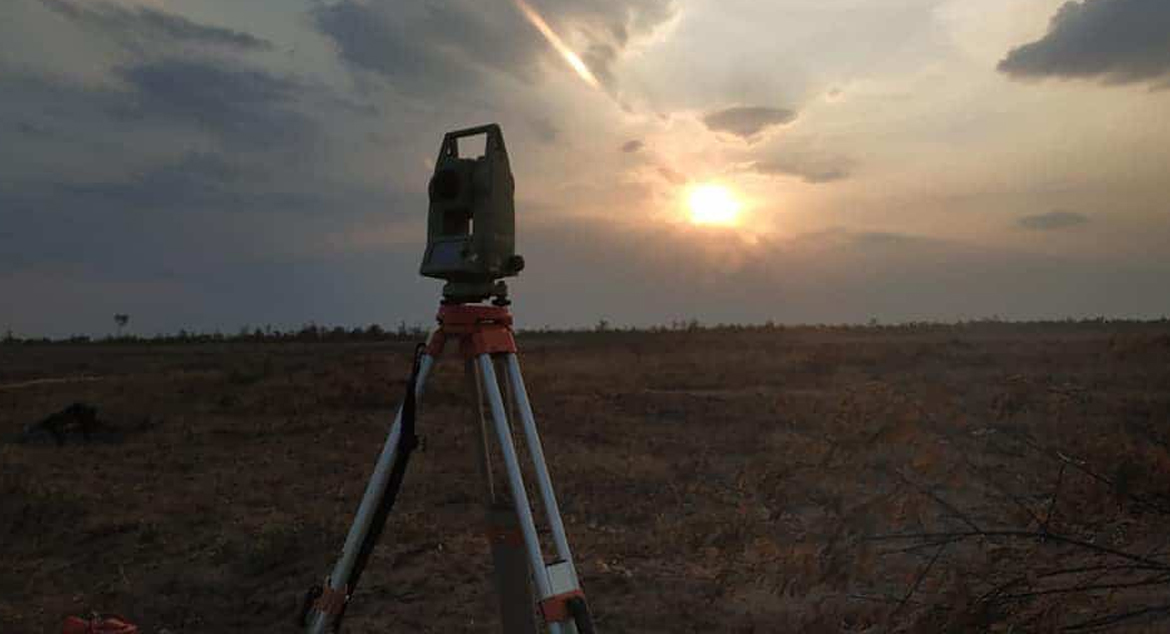

Ở bước này các thiết bị được sử dụng đo bao gồm: Máy Toàn đạc điện tử Leica TC 1800 có độ chính xác đo cạnh là 2mm + 2ppm và độ chính xác khi đo góc là 1”.
Áp dụng Phương pháp đo: Đo cạnh 2 lần, đo góc 2 vòng thuận và đảo kính, đều cần phải đo đi và đo về. Sai số trong phạm vi cho phép là ≤ 12”, sai số khép cạnh tương đối phải đạt là 1/10.000.
Cấu tạo của mốc khống chế: Sử dụng cây sắt ф10 dài 1.2m và đóng sâu xuống mặt đất. Trên bề mặt đất đổ 1 khối bê tông dày khoảng 20cm, có kích thước 30x30cm và mốc cao bằng mặt đất.
Phương pháp tính bình sai chặt chẽ là: PVV = min.
Bước 4: Công tác ngoại nghiệp
Đo vẽ địa hình chi tiết
Các vị trí cần đo địa hình chi tiết bao gồm: Nhà, hàng rào, đường, cột điện, cống, cao độ hố ga, đáy cống nằm trước mặt công trình.
Thiết bị được sử dụng đo vẽ địa hình chi tiết là máy Toàn đạc điện tử Leica TC307 và máy Leica TC405.
Đo mặt cắt dọc
Mỗi điểm đo chi tiết trong quy trình đều thể hiện được sự thay đổi của địa vật, địa hình của công trình. Các khoảng cách từng điểm đo mặt cắt dọc đều buộc phải tuân thủ theo quy tắc, quy chuẩn nhất định. Trường hợp đối với địa hình đặc biệt hay có sự thay đổi đột ngột thì sẽ được đo theo địa hình đó và cần phải thể hiện được khoảng cách, chiều dài công trình và các đặc điểm chính của công trình thi công.
Đo mặt cắt ngang
Khoảng cách khi đo mặt cắt ngang là giữa các điểm do không được vượt quá 2.3m. Nếu là địa hình đặc biệt thì khoảng cách đo này có thể ngắn hơn.
Cần phải đo theo địa hình và thể hiện chính xác những điểm thay đổi của địa hình, địa vật của công trình trong trường hợp địa hình có sự thay đổi.
Bước 5: Công tác ngoại nghiệp
Số liệu để thực hiện công tác ngoại nghiệp sẽ được lấy từ máy toàn đạc điện tử, GPS, số liệu đo sâu sau đó chuyển sang máy tính nhằm mục đích tính toán và lập bình đồ để đánh giá, phân tích và xử lý.
Một số phần mềm có thể sử dụng cho công tác ngoại nghiệp như:
Phần mềm Hhmaps 2016, Phần mềm Autodesk land Desktop vẽ đường đồng mức. hay Phần mềm Trimble Business Center 2 tính toán phương thức bình sai và tính cạnh các mốc ở cơ sở cấp 1 và phần mềm AutoCAD biên tập bản đồ địa hình.
IX. Hồ sơ khảo sát địa hình gồm những gì?
Một hồ sơ khảo sát hoàn chỉnh bao gồm:
Giấy phép kinh doanh chứng minh tính chất pháp lý.
Giấy phép hoạt động khi khảo sát địa hình hay khảo sát xây dựng tương ứng với cấp công trình đã thực hiện.
Bằng cấp và chứng chỉ khảo sát tương ứng với cấp công trình đã thực hiện.
Hồ sơ mua mốc cao độ, tọa quốc gia có công chứng
Bằng cấp của nhân viên đo đúng với nhiệm vụ công tác.
Giấy tờ, hồ sơ kiểm định thiết bị, máy khảo sát địa hình được sử dụng.
Các giấy phép của phần mềm khảo sát địa hình để xử lý số liệu.
X. Thiết bị sử dụng công tác khảo sát
Một số thiết bị sử dụng để thực hiện công tác khảo sát địa hình cần được có giấy tờ kiểm địa và cho phép như máy thủy bình, máy toàn đạc điện tử, máy GPS, máy toàn đạc quang học, máy kinh vỹ,...
XI. Chi phí khảo sát địa hình
Chi phí khảo sát lập quy hoạch Đăng Quang được đưa ra đơn giá khảo sát phù hợp với quy mô cũng như yêu cầu khảo sát của địa điểm. Khảo sát địa hình Đăng Quang luôn mang đến cho khách hàng những gói chi phí hợp lý, đáp ứng được nhu cầu mang đến giải pháp nền móng chất lượng nhất.
XII. Lý do bạn nên thuê khảo sát địa hình tại Nền Móng Đăng Quang
Luôn áp dụng, cập nhập các tiêu chuẩn khảo sát địa hình mới nhất.
Tư vấn lập đề cương khảo sát, dự toán khảo sát miễn phí.
Chi phí giá cả cạnh tranh nhất, phù hợp theo từng quy mô và yêu cầu.
Thời gian khảo sát nhanh chóng và đúng tiến độ.
Kỹ thuật khảo sát chuyên nghiệp và làm việc có tầm đảm bảo đưa ra một bản báo cáo khảo sát chất lượng nhất. (Để đảm bảo chất lượng tuyệt đối, chúng tôi luôn có kỹ thuật theo dõi sát tại hiện trường ghi chép và chụp ảnh trong quá trình khảo sát).
Quy trình hợp tác và triển khai khảo sát nhanh chóng
Trên đây là những thông tin khảo sát địa hình về quy trình, tiêu chuẩn hay chi phí. Hy vọng bài viết chúng tôi mang lại đã cung cấp một số kiến thức hữu ích giúp bạn hiểu rõ hơn về quá trình đo đạc, kiểm tra trước khi xây dựng công trình. Bạn đang cần khảo sát địa hình, địa chất liên hệ Nền Móng Đăng Quang để được tư vấn giải pháp miễn phí.
